廈門(mén)市光博士光電有限公司
專(zhuān)注膠帶和保護(hù)膜行業(yè)二十年,提供定制解決方案
歡迎來(lái)電咨詢，為您提供優(yōu)質(zhì)服務(wù)
180 6090 9868
歡迎來(lái)電咨詢，為您提供優(yōu)質(zhì)服務(wù)
180 6090 9868
聯(lián)系人：官成坡
微信：18060909868
QQ：2110735337
地址：福建省廈門(mén)市集美區(qū)天安路93號(hào)

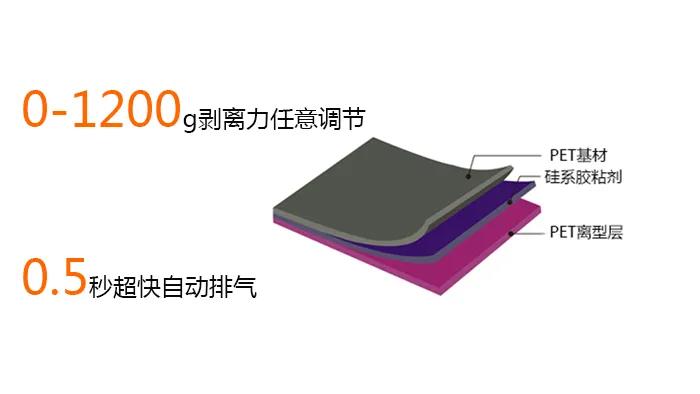

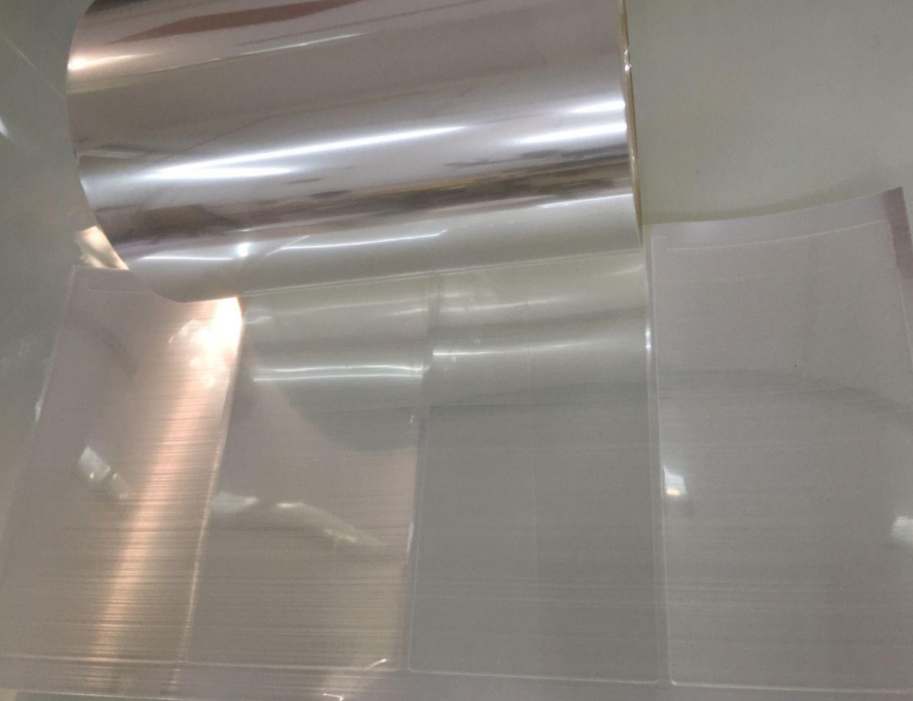

硅膠保護(hù)膜是一種保護(hù)電子產(chǎn)品屏幕的保護(hù)膜，具有高精度擠壓式涂布、清潔度高、無(wú)白點(diǎn)、白霧、沙孔、無(wú)拉絲、無(wú)刮痕等現(xiàn)象；具有低粘著，高吸附性、自動(dòng)排氣泡快、耐高溫、抗化學(xué)溶劑佳、易剪切沖型和撕離不留殘膠等特性。
那么日常生產(chǎn)中硅膠保護(hù)膜多少也會(huì)遇到以下幾種常見(jiàn)問(wèn)題，一起來(lái)看看如何輕松解決。
（1）：硅膠有非常好的耐候性，耐化學(xué)性能也是最好的。在強(qiáng)酸強(qiáng)堿的環(huán)境（包括水溶液、高濃度蒸汽環(huán)境）會(huì)造成嚴(yán)重變形
（2）：硅膠長(zhǎng)期在強(qiáng)紫外線照射的情況下（紫外線燈、陽(yáng)光照射）會(huì)加速老化，1-3個(gè)月就會(huì)出現(xiàn)脫膠現(xiàn)象。
（3）：長(zhǎng)期的高溫高濕（比如說(shuō)雙85的模擬環(huán)境）不宜超過(guò)72小時(shí)。
（1）：被貼玻璃經(jīng)過(guò)機(jī)械磨砂處理，更容易出現(xiàn)殘膠現(xiàn)象。
（2）：物料長(zhǎng)期儲(chǔ)存在高溫暴曬的環(huán)境下
（3）：聚酯薄膜耐溫性達(dá)不到生產(chǎn)要求出現(xiàn)嚴(yán)重的拉伸或者收縮變形
（4）：玻璃上絲印的油墨干燥不良也會(huì)造成材料相溶
（5）：油墨干燥溫度不宜超過(guò)聚酯薄膜的極限溫度
（6）：保護(hù)膜剝離力超過(guò)100g以上的粘性建議使用底涂，可以有效避免脫膠殘膠現(xiàn)象。
所有的硅膠保護(hù)膜都會(huì)或多或少出現(xiàn)硅轉(zhuǎn)移現(xiàn)象，只能盡量減小，無(wú)法完全消除。
減少硅轉(zhuǎn)移的方法主要：
1）：基材原膜電暈值超過(guò)50達(dá)因
2）：膠水固化要徹底（多加入少量固化劑、提高涂布機(jī)烘箱溫度、減小涂布走速）
3）：錨固劑在原來(lái)劑量的基礎(chǔ)上減少10%的添加量
4）：貼玻璃后的產(chǎn)品不宜存放在高溫高濕的環(huán)境中（雙85模擬環(huán)境下24小時(shí)無(wú)變化）
5）：切勿在硅膠粘基上覆含硅離型膜
各種壓敏膠都會(huì)隨著時(shí)間的變化而或多或少產(chǎn)生剝離力的衰減。硅膠在24小時(shí)之后趨于穩(wěn)定。4小時(shí)后變化曲線減弱。
（1）：模切車(chē)間潔凈度不夠
（2）：涂布車(chē)間潔凈度不夠
（3）：膠水過(guò)濾系統(tǒng)精密度不夠
（4）：高粘樹(shù)脂在高濕環(huán)境下容易水解，極易產(chǎn)生白色粉末狀顆粒，無(wú)法完全過(guò)濾掉
（1）：保護(hù)膜干燥情況不夠徹底
（2）：儲(chǔ)料車(chē)間濕度超過(guò)90%，膜卷會(huì)產(chǎn)生虹吸現(xiàn)象，二次烘烤也會(huì)加重霧度。
（3）：禁止接觸油污
（4）：膠水溶劑含水率過(guò)大
（5）：膠水溶劑含有其他可溶性雜質(zhì)超標(biāo)
（6）：溶劑選擇錯(cuò)誤
（1）：原膜不良
（2）：涂布厚度不均勻
（3）：涂布輥有異物
（4）：膠水過(guò)濾有顆粒產(chǎn)生劃痕
（5）：膠水調(diào)配好以后存放時(shí)間過(guò)長(zhǎng)，產(chǎn)生硅膠團(tuán)聚、抱球現(xiàn)象
（1）：原膜翹曲
（2）：涂布設(shè)備張力不均勻
180 6090 9868 官成坡
0592-7075788
福建省廈門(mén)市集美區(qū)天安路93號(hào)
微信客服Copyright ? 2021 廈門(mén)市光博士光電有限公司 All Rights Reserved 閩ICP備19013454號(hào)
